V následujícím textu vám ukážeme a popíšeme, co je to „Ruční bypass“ a jak provést jeho aktivaci.

UPOZORNĚNÍ: Zapnutí Ručního bypassu pro překlenutí zařízení BATTERY BOX nikdy neprovádějte bez předchozí konzultace a doporučení certifikovaného servisního technika.

K čemu tedy slouží ruční bypass zařízení?

V první řadě je důležité uvědomit si, jak je zařízení BATTERY BOX zapojeno vůči síti a vůči vaší zátěži/domácnosti - od odběrného místa OM (el. hodiny) vede přívodní el. kabel do zařízení BATTERY BOX (tok el. energie jde skrze invertor) a z něj dále vede el. kabel do hlavního domovního rozvaděče. Pak v případě, že nastane-li závada na zařízení BATTERY BOX, zátěž/domácnost se ocitne na 0% dodávek elektrické energie. Aby zátěž nebyla v takové situaci nadále bez dodávky el. energie, je nutné překlenout zařízení BATTERY BOX. Toto je umožněno právě funkcí Ruční bypass.

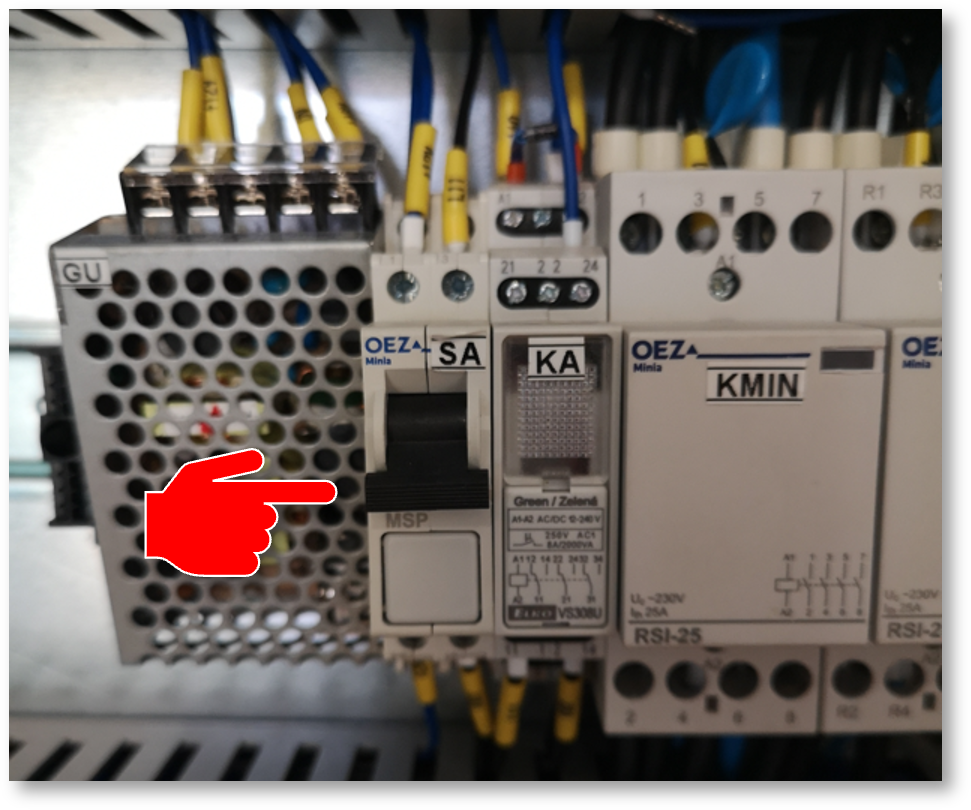

Ruční bypass naleznete fyzicky uvnitř zařízení CBB. Je označen písmeny „SA“ (viz. obrázek).

UPOZORNĚNÍ! Nikdy nenahazujte ani neshazujte Ruční bypass, když není shozena zátěž (jistič FAOUT). Mohlo by dojít k poškození stykačů.

Aktivaci Ručního bypassu provedete následujícím způsobem:

1. Výstupní AC jistič „FAOUT“ vypnete do polohy DOLŮ (tímto úkonem vypnete el. energii ve vaší zátěži).

2. Zapnete Ruční bypass „SA“ do polohy NAHORU. (černá páčka v horní poloze)

3. Následně zapnete výstupní AC jistič „FAOUT“ do polohy NAHORU (tímto úkonem zapnete el. energii ve vaší zátěži).

Deaktivaci Ručního bypassu provedete následujícím způsobem:

1. Výstupní AC jistič „FAOUT“ vypnete do polohy DOLŮ (tímto úkonem vypnete el. energii ve vaší zátěži).

2. Vypnete Ruční bypass „SA“ do polohy DOLŮ (černá páčka ve spodní poloze).

3. Zapnete výstupní AC jistič „FAOUT“ do polohy NAHORU (tímto úkonem zapnete el. energii ve vaší zátěži).
