Pokud potřebujete restartovat LCD panel na svém BATTERY BOXU, v následujících krocích naleznete podrobný návod.

Restart LCD je možné rozdělit na 3 možné způsoby:

1. pomocí funkce „reset LCD“ přímo na displeji

2. použitím „restartovacího tlačítka“ na expanzní desce

3. odstavením „napájecího napětí +12V“ na expanzní desce (provádí pouze zaškolený servisní technik).

My si ukážeme první dva z uvedených.

1. Restartování LCD pomocí funkce „reset LCD“

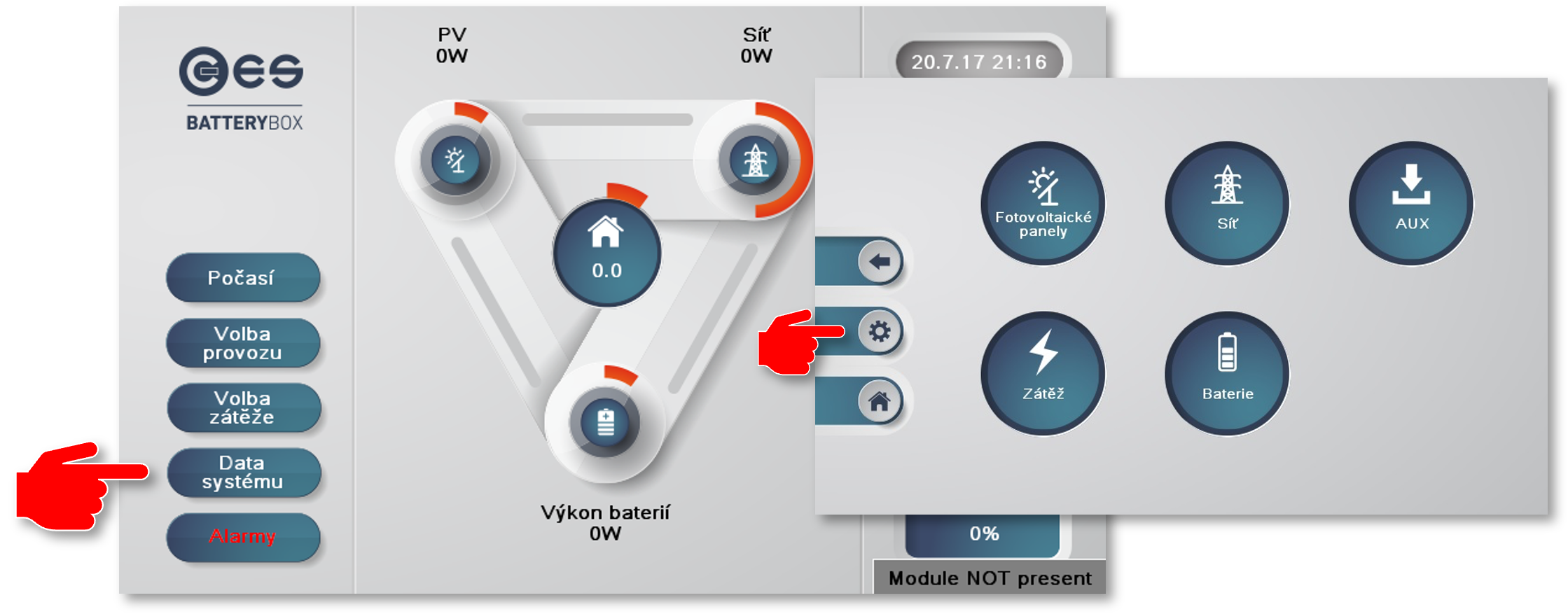

a) označte libovolné tlačítko na levé straně LCD displeje. Otevře se vám další okno, kde budete mít na levé straně symbol „ozubené kolečko“ – expertní nastavení. Stiskněte jej.

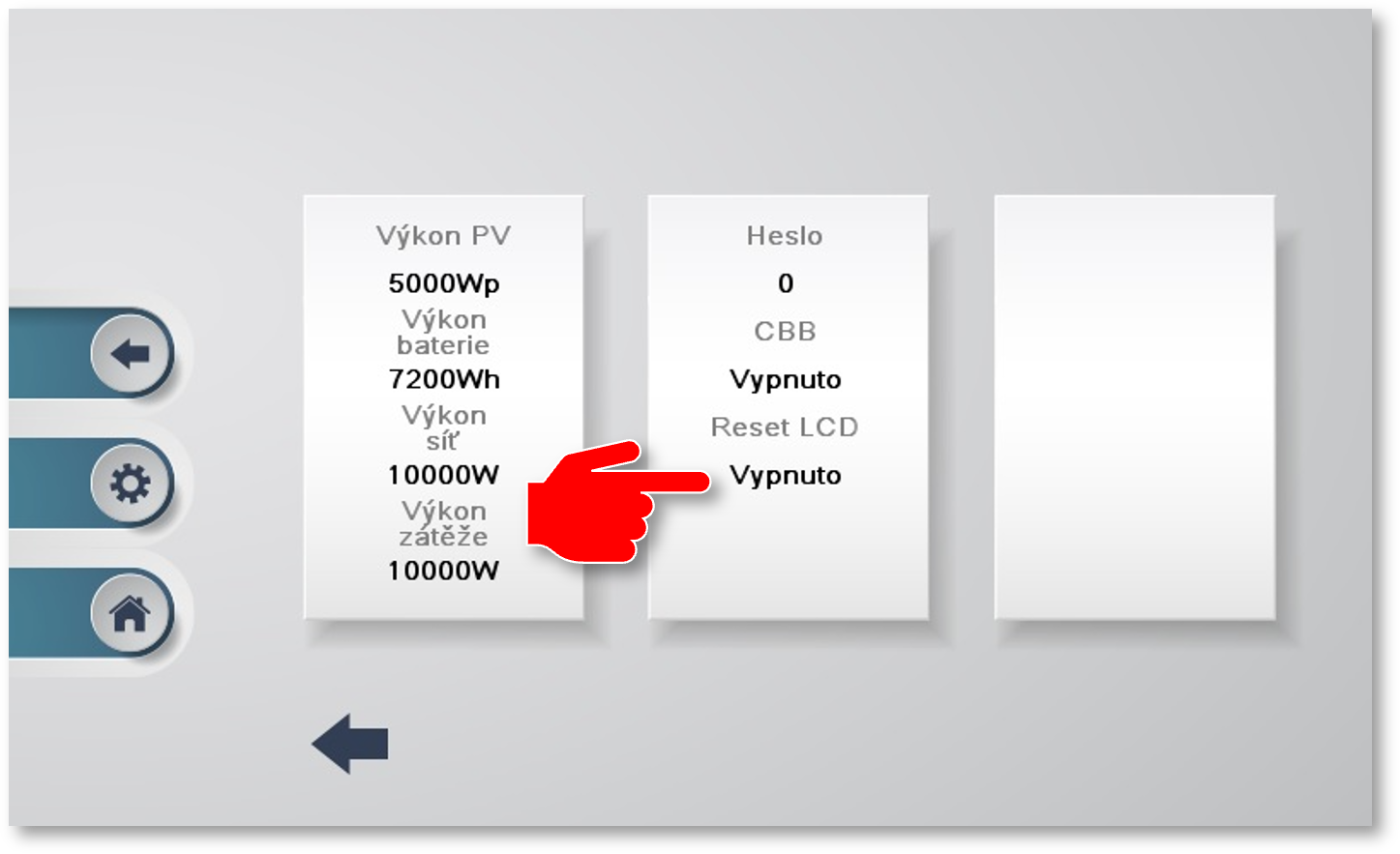

b) Symbol ozubeného kolečka označuje Uživatelské rozhraní. Po otevření okna Uživatelského rozhraní označte vpravo dole šipku doprava. Zobrazí se vám další okno, kde jsou zobrazeny 3 sloupce. V prostředním sloupci je dole napsáno „Reset LCD“ a pod ním Vypnuto. Označíte tlačítko „Vypnuto“. Tímto úkonem se spustí archivace statistik (denní, měsíční, roční) do paměti LCD. Archivace bude probíhat cca 60 sekund a po uplynutí této doby dojde k automatickému resetu LCD.

2. Restartování LCD pomocí „tlačítka“ na expanzní desce.

UPOZORNĚNÍ! Tento restart se řadí do kategorie tzv. tvrdých restartů odpojující napájení LCD displeje. Při restartování LCD tímto způsobem uživatel ztratí data daného dne do doby restartu, tj. denní statistiky části dne.

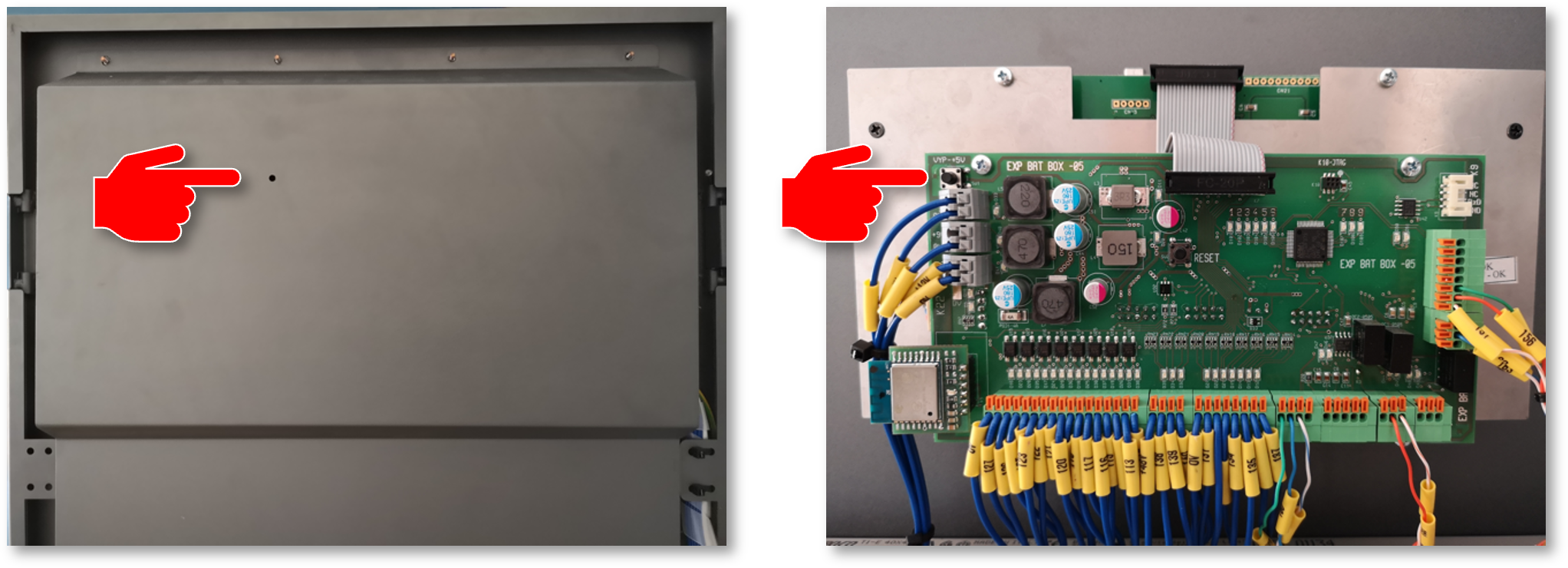

Restart můžete provést klikem na tlačítko, které je dostupné buď kruhovým otvorem v zadním krytu na dveřích vašeho zařízení nebo musíte tento kryt sundat (8 matiček + podložka) a na expanzní desce zmáčnout tlačítko označené hodnotou +5V. Po stisku ihned dochází k restartu LCD. V zařízení uslyšíte mírné cvaknutí, jedná se o zapnutí automatického bypassu. Toto je řízené a je součástí řízení startu LCD.

Při resetu „tlačítkem“ na expanzní desce mohou nastat dvě chybové hlášení:

a) První chybové hlášení

- pokud po resetu LCD je na obrazovce zobrazen červený nápis „RECOVERY ERROR“, je nutné provést opětovný reset LCD pomocí „tlačítka“ na expanzní desce a kontaktovat servisního technika vaší montážní firmy.

b) Druhé chybové hlášení

– pokud po resetu LCD je zobrazena „černá obrazovka“, kontaktujte vašeho servisního technika z montážní firmy.
